วัสดุอิเล็กโทรดและการออกแบบในเครื่องวัด Mag สำหรับการวัดของเหลว

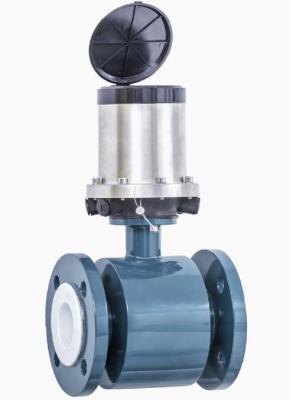

การออกแบบเครื่องวัดอัตราการไหลของของเหลวแม่เหล็ก

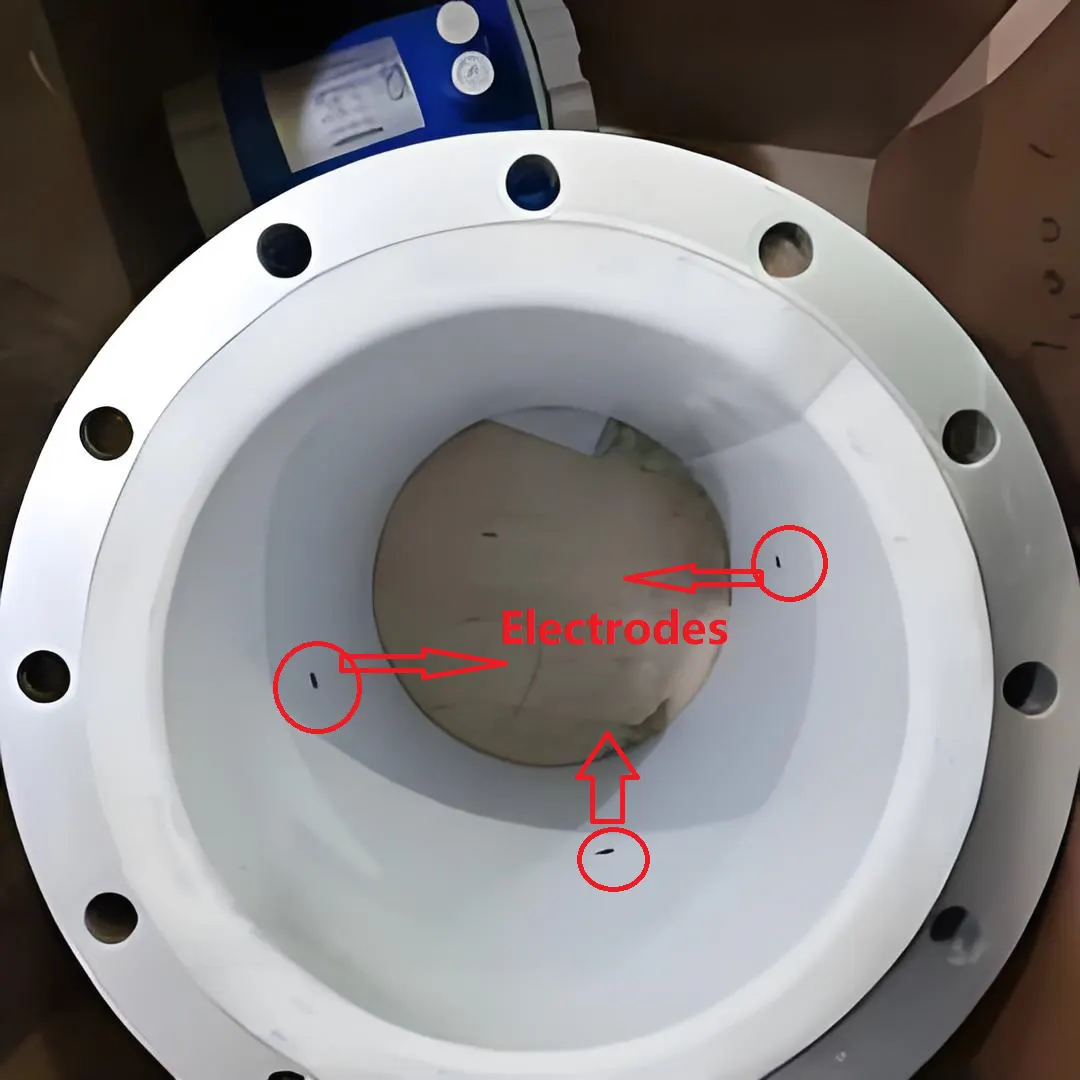

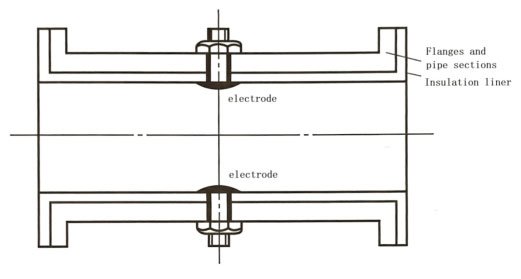

โดยทั่วไปแล้วอิเล็กโทรดจะสอดผ่านวัสดุบุผิวด้านในของท่อและสัมผัสกับของเหลว อิเล็กโทรดมักจะเป็นสลักเกลียวหัวบอลที่สอดผ่านวัสดุบุผิวด้านในและเชื่อมต่อกับสลักเกลียวด้วยสายไฟฟ้า เนื่องจากอิเล็กโทรดสัมผัสกับของเหลว จึงต้องเลือกวัสดุอิเล็กโทรดอย่างระมัดระวัง วัสดุที่ใช้ ได้แก่ สเตนเลสสตีลชนิดไม่ดูดแม่เหล็ก (ของเหลวกัดกร่อน) โลหะผสมแพลทินัมอิริเดียม โมเนล แทนทาลัม ไทเทเนียม เซอร์โคเนียม (สำหรับของเหลวกัดกร่อน) และฮาสเตลลอย-ซี นอกจากนี้ยังแนะนำให้ใช้สเตนเลสสตีลในการวัดโคลน รวมถึงการใช้วัสดุบุผิวเซรามิกและอิเล็กโทรดร่วมกัน
อิเล็กโทรดสำหรับเครื่องวัดอัตราการไหลแม่เหล็กในอุตสาหกรรมเยื่อกระดาษ
ในการใช้งานเยื่อกระดาษและการใช้งานอื่นๆ กระดาษหรือวัสดุอื่นๆ อาจชนกับอิเล็กโทรดและก่อให้เกิดเสียงรบกวนได้ ผู้ผลิตรายหนึ่งระบุว่าการเคลือบอิเล็กโทรดด้วยเซรามิกที่มีรูพรุนอาจช่วยลดผลกระทบนี้ได้
จึงจำเป็นต้องใช้ เครื่องวัดอัตราการไหลของสารละลาย เนื่องจากอิเล็กโทรดสัมผัสกับของเหลว จึงมีการใช้วิธีการต่างๆ ในการทำความสะอาดอิเล็กโทรด ซึ่งรวมถึง:
• การเช็ด (สามารถใช้ที่ขูดหรือแปรงผ่านตรงกลางอิเล็กโทรดเพื่อเช็ดพื้นผิวได้) (Rose and Vass, 1995)
• การละลาย (การตัดการเชื่อมต่ออิเล็กทรอนิกส์อื่นๆ และการกำจัดคราบตกค้างบนพื้นผิวอิเล็กโทรดด้วยกระแสไฟฟ้าที่เพียงพอ)
• การทำความสะอาดด้วยคลื่นอัลตราโซนิก (ใช้คลื่นอัลตราโซนิกเพื่อสั่นสะเทือนอิเล็กโทรดและทำให้เกิดโพรงอากาศในบริเวณนั้นเพื่อให้บรรลุจุดประสงค์ในการทำความสะอาด)
• อิเล็กโทรดเคลื่อนที่
• ขั้วไฟฟ้าคล้ายกระสุน
วิธีการเลือกอิเล็กโทรดที่สะอาดต้องพิจารณาจากคุณสมบัติของตะกอน ในหลายกรณี อิเล็กโทรดมีแนวโน้มที่จะทำความสะอาดตัวเองได้ กล่าวคือ เมื่อของเหลวไหลผ่านอิเล็กโทรด ตะกอนจะถูกจำกัด และค่าการนำไฟฟ้าของสารเคลือบบนพื้นผิวด้านในของเครื่องมืออาจต่ำกว่าของเหลวส่วนใหญ่ ในระบบ DC สมัยใหม่ อิมพีแดนซ์อินพุตอาจสูงพอที่จะมองข้ามอิทธิพลของตะกอนได้ อย่างไรก็ตาม อิมพีแดนซ์ที่สูงอาจทำให้เกิดสัญญาณรบกวนความร้อนในสัญญาณอิเล็กโทรด ดังนั้น แม้ว่าอิมพีแดนซ์ที่สูงจะไม่ทำให้เกิดข้อผิดพลาดเชิงระบบ แต่ความสามารถในการทำซ้ำของเครื่องมือจะลดลง

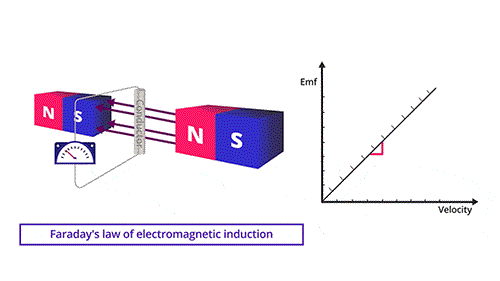

โดยทั่วไปสนามแม่เหล็กจะถูกสร้างขึ้นโดยชุดขดลวดและแอกแม่เหล็กที่ซ้อนกัน โดยทั่วไปแล้วการใช้พลังงานจะอยู่ที่ 10-100 วัตต์ แต่ปัจจุบันสามารถลดการใช้พลังงานลงเหลือเพียง 0.5 วัตต์ เนื่องจากมีการใช้แบตเตอรี่ที่มีอายุการใช้งานยาวนาน การใช้พลังงานต่ำสุดจึงอาจต่ำกว่า 0.5 วัตต์ได้มาก
ผลจากการใช้การกระตุ้นด้วยไฟฟ้ากระแสสลับ (AC) ทำให้เกิดสัญญาณเหนี่ยวนำร่วมเนื่องจากสนามแม่เหล็กที่เปลี่ยนแปลงในวงโคจร ซึ่งเกิดจากการรวมกันของสายอิเล็กโทรดและของไหล รูปที่ 7 แสดงสายที่กำหนดค่าไม่ถูกต้องและบริเวณที่เกิดขึ้นซึ่งสัมพันธ์กับการเปลี่ยนแปลงฟลักซ์แม่เหล็ก พื้นที่นี้ไม่จำเป็นต้องมีขนาดใหญ่มากเพื่อสร้างสัญญาณที่เทียบเคียงได้กับสัญญาณจราจร สัญญาณของสายนี้ตั้งฉาก (โดยมีความต่างเฟส 90° จากสัญญาณการไหล) โดยมีแรงดันไฟฟ้าตั้งฉากประมาณ ~2πfBA
ในจำนวนนี้ f คือความถี่ B คือความเข้มเหนี่ยวนำแม่เหล็ก และ A คือพื้นที่ของวงลูปแอคชันที่ฉายไปในทิศทางของสนามแม่เหล็ก ตัวอย่างเช่น หาก f คือ 50 เฮิรตซ์, B คือ 0.02 T และ A คือ 1 ตารางเซนติเมตร แรงดันไฟฟ้าตั้งฉากจะอยู่ที่ประมาณ 0.6 มิลลิโวลต์ อย่างไรก็ตาม สัญญาณที่เกิดจากการเคลื่อนที่ด้วยความเร็ว 5 เมตร/วินาทีในท่อที่มีเส้นผ่านศูนย์กลาง 0.1 เมตร จะมีค่า 10 มิลลิโวลต์ มุมเฟสของแรงดันไฟฟ้าตั้งฉากจะเบี่ยงเบนไป 90 องศา และถูกนำไปใช้เป็นการสูญเสียเหล็กในวงจรแม่เหล็ก ซึ่งไม่สามารถลดลงได้ด้วยการออกแบบเชิงกลหรือวงจรอิเล็กทรอนิกส์ การใช้การกระตุ้นด้วยไฟฟ้ากระแสตรงสามารถแก้ปัญหานี้ได้โดยการวัดสัญญาณการไหลโดยตรงเมื่อสนามแม่เหล็กคงที่ในช่วงระยะเวลาหนึ่ง อย่างไรก็ตาม ยังมีปัญหาอื่นๆ ที่จำเป็นต้องใช้แรงดันไฟฟ้าสูงเพื่อเอาชนะความเหนี่ยวนำของขดลวดอย่างรวดเร็วและสร้างสนามแม่เหล็ก จากนั้นจึงรักษาเสถียรภาพสำหรับการวัดการไหล

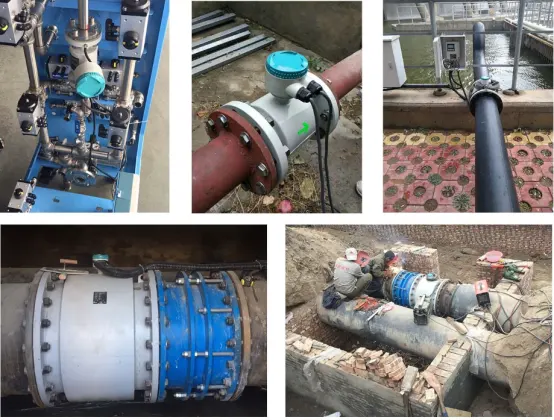

การติดตั้งส่วนประกอบต้องไม่ทำให้ท่อมีแรงดันเกิน และต้องแน่ใจว่าท่อมีของเหลวบรรจุอยู่เต็ม โดยปกติแล้ว เมื่อติดตั้งส่วนท่อวัด ควรต่ออิเล็กโทรดในแนวระนาบ เพื่อป้องกันการลัดวงจรของอิเล็กโทรดเมื่อมีฟองอากาศขึ้นที่ส่วนบนของท่อ

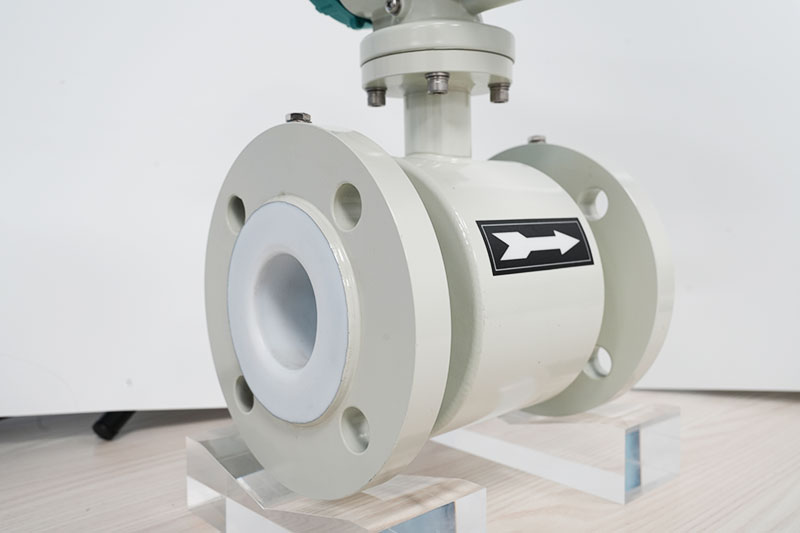

ท่อวัดส่วนใหญ่ทำจากสแตนเลส ซึ่งช่วยให้สนามแม่เหล็กผ่านได้ แรงดันสูงสุดที่เซ็นเซอร์ทนได้คือ 1,000 บาร์
การออกแบบควรมีตัวเลือกสำหรับการใช้งานในสภาพแวดล้อมที่รุนแรงและอันตรายด้วย

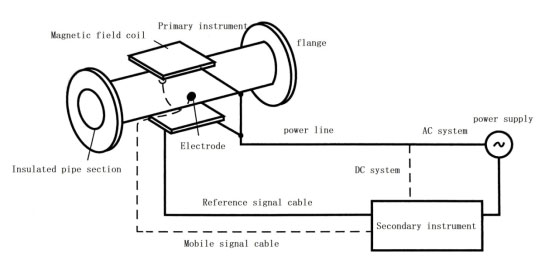

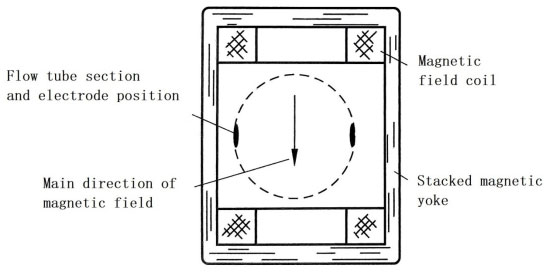

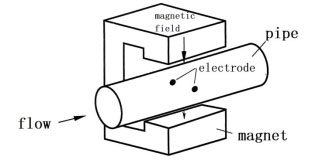

รูปที่ 6: ขดลวดและแอกสนามแม่เหล็ก

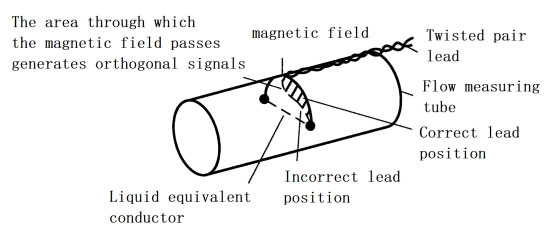

รูปที่ 7: ความสัมพันธ์ระหว่างสนามแม่เหล็กและสายสัญญาณ

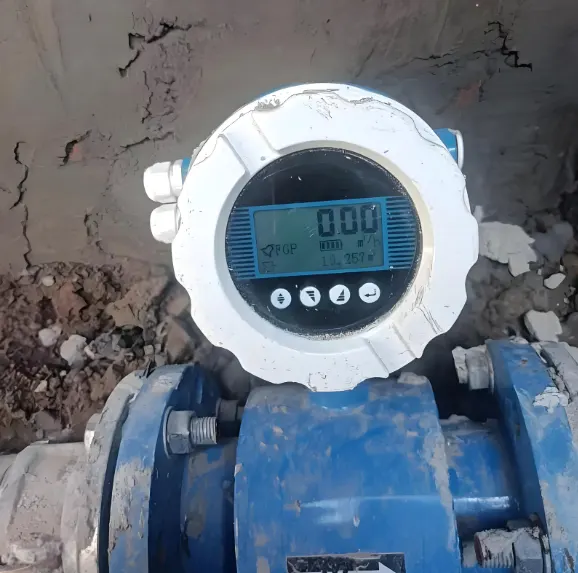

เครื่องส่งสัญญาณของเครื่องวัดอัตราการไหลแมงกานีส (ส่วนประกอบรอง)

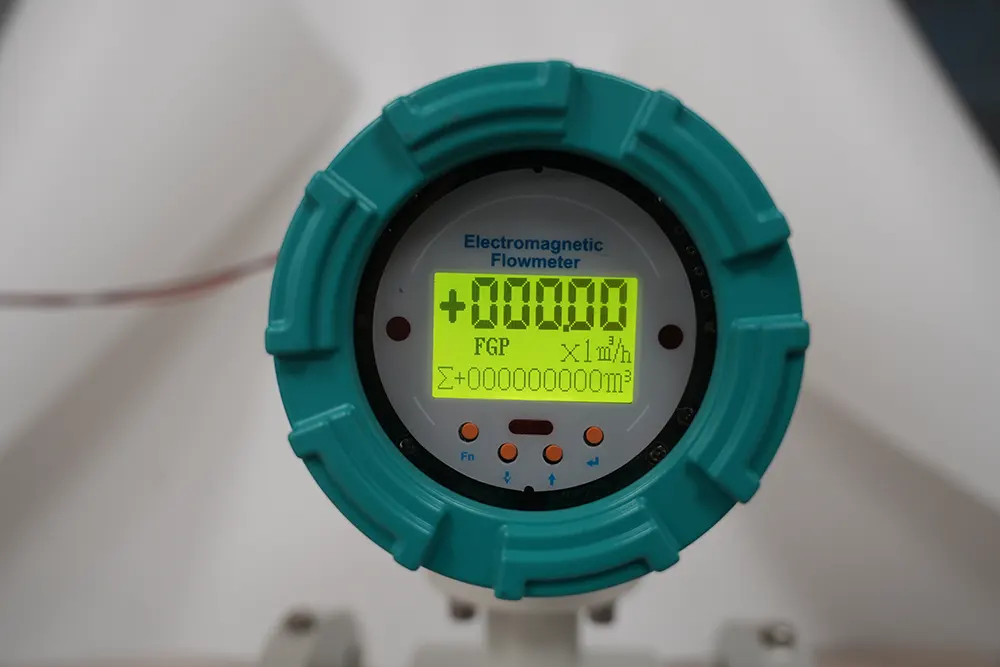

เครื่องส่งสัญญาณของเครื่องวัดอัตราการไหลแม่เหล็กไฟฟ้า
ปัจจุบัน เครื่องส่งสัญญาณการไหลแบบแม่เหล็กไฟฟ้าหลายประเภทสามารถทำหน้าที่ที่จำเป็นได้เช่นเดียวกับ
เครื่องวัดการไหลแบบดิจิทัล การสื่อสารที่ใช้งานได้ยาวนานที่สุดคือ 50 เฮิรตซ์ หรือ 60 เฮิรตซ์ เนื่องจากแหล่งจ่ายไฟหลักอยู่ที่ 50 เฮิรตซ์ หรือ 60 เฮิรตซ์ และที่ความถี่นี้ สนามแม่เหล็กและสัญญาณการไหลก็มีความแรงสูงเช่นกัน แต่การออกแบบใหม่บางแบบที่ใช้กันทั่วไปใช้คลื่นสี่เหลี่ยมความถี่ต่ำที่มีโหมดการทำงานที่แตกต่างกัน ซึ่งทำให้สัญญาณมุมฉากลดทอนลงก่อนที่จะรับสัญญาณการไหล ประเภทของการกระตุ้นคลื่นสี่เหลี่ยม (การกระตุ้นแบบ DC) ที่กล่าวถึงในที่นี้อาจมีชื่อเรียกที่แตกต่างกันมากมาย ขึ้นอยู่กับผู้ผลิต (Brobeil et al., 1993) ควรใช้คำว่า 'แบบ DC' ด้วยความระมัดระวัง เนื่องจากเครื่องมือในยุคแรกๆ เคยใช้แบบ DC แต่ไม่ประสบความสำเร็จ ในการออกแบบแบบ DC ความแรงของสนามแม่เหล็กค่อนข้างต่ำ แต่สัญญาณรบกวนทางอิเล็กทรอนิกส์และผลกระทบทางกลไฟฟ้าในโคลนนั้นเหมือนกับในการออกแบบแบบ AC ดังนั้น เครื่องมือ DC ที่ได้รับการออกแบบล่าสุดจึงมีโมดูลกำลังสูงพิเศษเพื่อแก้ปัญหานี้
Bonfig และคณะ (1975) ได้อธิบายถึงหนึ่งในการออกแบบไฟฟ้ากระแสตรงที่ประสบความสำเร็จครั้งแรกๆ ซึ่งเรียกว่าสนามไฟฟ้ากระแสตรงหลัก Hafner (1985) ได้อธิบายถึงระบบอีกระบบหนึ่งที่เรียกว่าไฟฟ้ากระแสตรงแบบสวิตช์ ซึ่งมีฟังก์ชันต่างๆ เช่น การลดสัญญาณรบกวน (การป้องกันแบบแอคทีฟและพาสซีฟ), กิจกรรมทางเคมีไฟฟ้า, การปรับค่าศูนย์ของแอมพลิฟายเออร์เป็นระยะ, การสุ่มตัวอย่างสัญญาณหลายสัญญาณ, ความถี่ในการรับข้อมูลที่สูงขึ้น (สูงสุด 123 เฮิรตซ์), การกรองแบบดิจิทัล และการใช้วงจรวิเคราะห์สัญญาณรบกวนการไหล การใช้พลังงานต่ำในการออกแบบ (ลดลงเหลือ 1.5 วัตต์ พร้อมขนาดและน้ำหนักที่ลดลง) สอดคล้องกับข้อกำหนดด้านความปลอดภัยโดยธรรมชาติและการขับเคลื่อนด้วยแบตเตอรี่ การควบคุมด้วยไมโครโปรเซสเซอร์ยังมีฟังก์ชันการตรวจจับตัวเอง การชดเชยอุณหภูมิ เครื่องมือหลักและเครื่องมือรองที่สามารถเปลี่ยนแทนกันได้ และฟังก์ชันแบบอินเทอร์แอคทีฟ นอกจากนี้ อิเล็กโทรดยังมีฟังก์ชันการต่อลงดินและการตรวจสอบท่ออากาศ Herzog และคณะ (1993) ได้ศึกษาการออกแบบไฟฟ้ากระแสตรงแบบสวิตช์ที่มีจุดอ้างอิงอิเล็กทรอนิกส์ในรอบเดียว และอภิปรายการใช้อิเล็กโทรดที่สามในท่อที่เต็มบางส่วน
รูปที่ 8: แผนผังวงจรแปลงระบบไฟฟ้ากระแสสลับ
สัญญาณเอาต์พุตโดยทั่วไปจะอยู่ที่ 0~10mA หรือ 4~20mA สามารถปรับช่วงสัญญาณได้สองถึงสามช่วง เพื่อให้ได้ค่าการอ่านค่าของไหลที่อัตราการไหล 1~10 เมตร/วินาที แต่ปัจจุบันได้ถูกแทนที่ด้วยเทคโนโลยีไมโครโปรเซสเซอร์ ด้วยระบบอัจฉริยะ/อัจฉริยะที่ปรับช่วงสัญญาณเอาต์พุตโดยอัตโนมัติ จึงมีฟังก์ชันการส่งสัญญาณแบบดิจิทัลและช่วงสัญญาณที่กว้างขึ้น

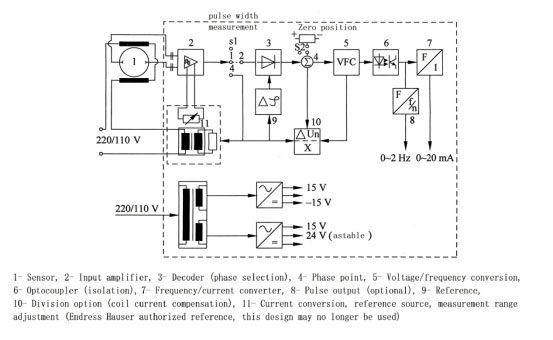

รูปที่ 8 แสดงแผนภาพบล็อกทั่วไปของวงจรไฟฟ้ากระแสสลับ ดีมอดูเลเตอร์จะกำจัดแรงดันไฟฟ้ามุมฉากผ่านสัญญาณอ้างอิง และวงจรไฟฟ้ากระแสสลับจะหาอัตราส่วนของสัญญาณการไหลต่อสัญญาณอ้างอิง
แผนภาพบล็อกในรูปที่ 9 (ก) เป็นวิธีการทั่วไปที่ใช้ในระบบ DC ดังแสดงในรูปที่ 9 (ข) การสุ่มตัวอย่างที่เวลา τn, τn+1 และ τn+2 จะขยายค่าดริฟต์พื้นฐานของสัญญาณคลื่นสี่เหลี่ยมที่เกิดจากผลกระทบทางเคมีไฟฟ้าและผลกระทบอื่นๆ ดังนั้นจึงสมเหตุสมผลที่จะใช้จุดสุ่มตัวอย่างสามจุด
อาจมีค่าการดริฟท์เป็นศูนย์ในเครื่องมือบางชนิด แต่โดยทั่วไปจะอ่อน ซึ่งอาจเกิดจากการไม่สามารถระงับแรงดันไฟฟ้าที่ไม่คาดคิดได้อย่างสมบูรณ์ โดยเฉพาะแรงดันไฟฟ้าแบบตั้งฉาก แม้ว่าจะมีการใช้วิธีการตัดวงจรที่อัตราการไหลต่ำ แต่ระบบ DC อ้างว่าสามารถแก้ปัญหาการดริฟท์เป็นศูนย์ได้ในขณะนี้ แต่การยืนยันนี้เป็นเรื่องยาก โดยทั่วไปแล้วค่าการตัดวงจรต่ำจะถูกจำกัดไว้ที่ 1% ของช่วงขีดจำกัดบน (Ginesi และ Annarummo, 1994) หรืออาจต่ำกว่านั้น
ความไม่แน่นอนโดยรวมของตัวแปลงอยู่ที่ 0.2% สำหรับแรงดันไฟฟ้าหลักในช่วงกว้าง สัญญาณตั้งฉาก ความผันผวนของอุณหภูมิ ฯลฯ นอกจากนี้ยังสามารถวัดสัญญาณการไหลระดับไมโครด้วยความแม่นยำต่ำได้อีกด้วย

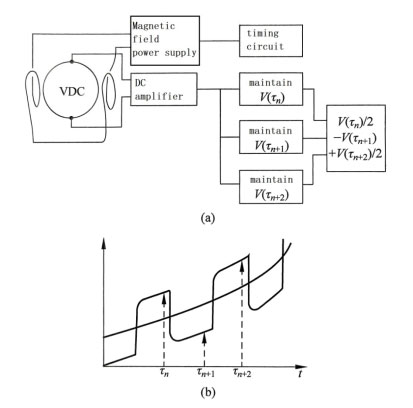

รูปที่ 9: แผนผังวงจรส่งสัญญาณสำหรับระบบ DC
(ก) เส้นทาง; (ข) สัญญาณการวัด
ตัวแปลงมิเตอร์วัดอัตราการไหลแบบแม่เหล็กเชิงพาณิชย์จะให้บริการ:
- เวลาตอบสนองคำสั่งคือ 0.1 วินาที
- อัตราส่วนช่วง: สูงสุด 1000:1;
- ช่วงการไหล: ช่วง 0.005~113000 m³/ชม.
- ปริมาณกระแสเกินของพัลส์หน่วย: 0.01~10L/พัลส์
คุณลักษณะที่ผู้ผลิตให้มามีดังนี้:
- สายเคเบิลสองเฟสที่มีความปลอดภัยในตัวใช้สำหรับจ่ายไฟฟ้าและส่งสัญญาณของเซ็นเซอร์
- ตระหนักถึงการส่งสัญญาณดิจิตอลโดยการปรับสัญญาณอนาล็อกผ่านการสื่อสาร
- การป้องกันระหว่างส่วนประกอบ การป้องกัน IP65 สำหรับตัวแปลง
- ความถี่คู่ (ดูรูปที่ 10) มีประโยชน์สำหรับทั้งความถี่สูงและต่ำ: การประมวลผลสัญญาณแยกกันก่อนการรวมความถี่จะส่งผลให้เสถียรภาพการไหลต่ำและสัญญาณรบกวนต่ำ

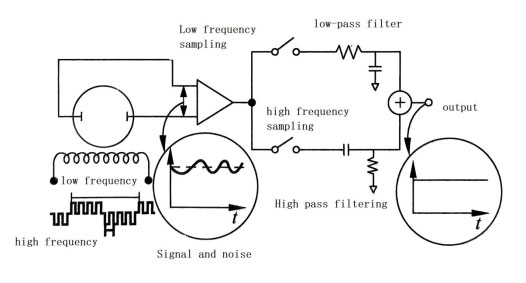

รูปที่ 10: แผนผังวงจรทำงานความถี่คู่
(อ้างอิงได้รับอนุญาตจาก Yokogawa Europe BV)
- ส่งสัญญาณโดยไม่มีการรบกวน
- ตรวจสอบตนเองหรือเพิ่มข้อมูลการตรวจจับ;
- เครื่องตรวจจับการจราจรทางอากาศ ซึ่งใช้ขั้วไฟฟ้าเพื่อตรวจจับสถานะการจราจรทางอากาศและส่งเสียงเตือน (Ginesi และ Annarummo, 1994)
- ขั้วไฟฟ้ากราวด์;
- การตรวจจับการปนเปื้อนของอิเล็กโทรดหลัก
- วัดของเหลวสองทิศทางโดยใช้วงจรที่เหมาะสม
- ปรับระยะอัตโนมัติ.
วงจรรวมเฉพาะแอปพลิเคชัน (ASIC) สามารถให้ฟังก์ชันต่างๆ เช่น ระบบตรวจสอบอัตโนมัติเพื่อตรวจจับการไหลย้อนกลับของของเหลวและความผิดพลาดอื่นๆ สัญญาณเตือน ช่วงคู่ และการสื่อสารอินเทอร์เฟซบางอย่าง (Vass, 1996)
การสอบเทียบและการใช้งานเครื่องวัดอัตราการไหลแบบแม่เหล็ก

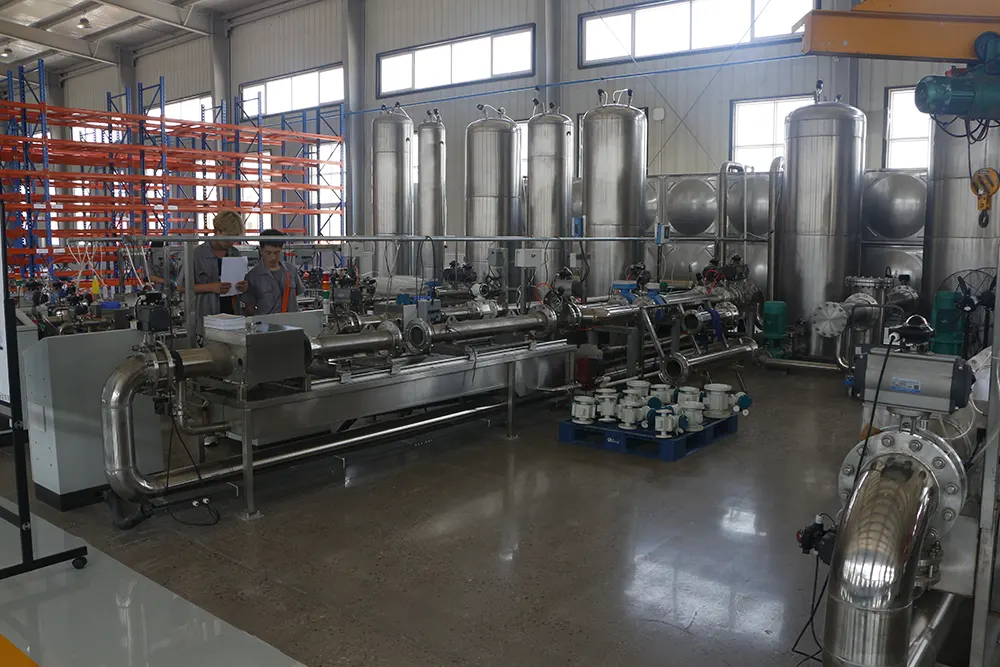

การประชุมเชิงปฏิบัติการการสอบเทียบเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าซีรีส์ SHD
เนื่องจากเครื่องมือต่างๆ ในกระบวนการผลิตเครื่องวัดอัตราการไหลมีความแตกต่างกัน เครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าจึงจำเป็นต้องได้รับการสอบเทียบ ซึ่งโดยปกติแล้วผู้ผลิตเครื่องวัดอัตราการไหลจะเป็นผู้ดำเนินการสอบเทียบ ตัวอย่างเช่น ผู้ผลิตเครื่องวัดอัตราการไหลแบบแม่เหล็กจะจัดหาเครื่องมือมาตรฐานที่มีจุดสอบเทียบ 13 จุด ซึ่งมักเรียกว่าการสอบเทียบแบบเปียก การสอบเทียบแบบแห้งหมายถึงการสอบเทียบเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าโดยการวัดสนามแม่เหล็กเพื่อรับสัญญาณของไหล ความสัมพันธ์ระหว่างสนามแม่เหล็ก ณ จุดใดจุดหนึ่งและช่วงทั้งหมดของเครื่องมือนั้นไม่ตรงไปตรงมาเหมือนสมการ (12.2) ซึ่งหมายความว่าการสอบเทียบแบบแห้งใดๆ ในปัจจุบันควรได้รับการปฏิบัติด้วยความระมัดระวัง
การทำงานของเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้าไม่ควรได้รับผลกระทบจากค่าการนำไฟฟ้าของของไหล ดังนั้นค่าการนำไฟฟ้าของของไหลจึงควรเท่ากันทั่วทั้งพื้นที่ของเครื่องวัดอัตราการไหล สมมติว่าค่าการนำไฟฟ้ามีค่ามากพอที่จะทำให้ค่าอิมพีแดนซ์ขาออกของส่วนประกอบหลักมีค่าน้อยกว่าค่าอิมพีแดนซ์ขาเข้าของส่วนประกอบรองอย่างน้อยสองลำดับ นอกจากนี้ การเปลี่ยนแปลงค่าการนำไฟฟ้าอย่างมีนัยสำคัญอาจทำให้เกิดความคลาดเคลื่อนจุดศูนย์ในเครื่องวัดอัตราการไหลแบบแม่เหล็กไฟฟ้ากระแสสลับ แม้ว่าบางคนเชื่อว่าเครื่องวัดอัตราการไหลแบบพัลส์กระแสตรงจะไม่ได้รับผลกระทบจากการเปลี่ยนแปลงค่าการนำไฟฟ้าที่สูงกว่าเกณฑ์ที่กำหนด (Ginesi และ Annarummo, 1994) แต่ผู้ผลิตรายหนึ่งยังคงมีความคิดเห็นตรงกันข้าม โดยเชื่อว่าเครื่องวัดอัตราการไหลแบบกระแสสลับควรใช้สำหรับการวัดอัตราการไหลแบบสองทิศทาง โคลน ของไหลที่มีค่าการนำไฟฟ้าต่ำ และอัตราการไหลที่ไม่สม่ำเสมอที่มีค่าการนำไฟฟ้าเปลี่ยนแปลงอย่างรวดเร็ว อย่างไรก็ตาม การพัฒนาอย่างต่อเนื่องของเครื่องวัดอัตราการไหลแบบกระแสตรงจะช่วยให้มั่นใจได้ว่าเครื่องวัดอัตราการไหลแบบกระแสตรงจะเหมาะสมกับสถานการณ์ข้างต้นอย่างเท่าเทียมกัน
ค่าอิมพีแดนซ์เอาต์พุตของส่วนประกอบสามารถแสดงได้โดยประมาณดังนี้
R≈1/dσ（Ω）
โดยที่ d คือเส้นผ่านศูนย์กลางของอิเล็กโทรดและ σ คือค่าการนำไฟฟ้า
ค่าอิมพีแดนซ์ทั่วไปของเครื่องมือที่มีเส้นผ่านศูนย์กลางอิเล็กโทรด 0.01 ม. สามารถหาได้จากสมการ (3) ดังที่แสดงในตารางที่ 2
|
Table2
Output resistance of instrument measuring tube
with electrode diameter of 0.01m
|
|
Liquid conductivity
|
Resistance
|
|
S/m
|
μS/ cm
|
Ω
|
|
The best electrolyte
|
About 10²
|
About 10⁶
|
1
|
|
Seawater
|
About 4
|
About 4×10⁴
|
25
|
|
Tap-water
|
About 10⁻²
|
About 10²
|
10000
|
|
Pure water
|
4×10⁻⁶
|
4×10⁻²
|
25 000 000
|
ส่วนประกอบทุติยภูมิทั่วไปที่มีค่าอิมพีแดนซ์อินพุต 20 × 10⁶/Ω สามารถเทียบเท่ากับค่าการนำไฟฟ้าของของเหลวสามชนิดแรกในตารางที่ 2 ได้ แต่ไม่สามารถเทียบเท่ากับชนิดสุดท้ายได้ ผู้ผลิตจะจำกัดค่าการนำไฟฟ้าขั้นต่ำสำหรับเครื่องมือขนาดเฉพาะ ตัวอย่างเช่น สำหรับอิเล็กโทรดที่มีเส้นผ่านศูนย์กลาง 25~100 มม. ค่าการนำไฟฟ้าที่ยอมรับได้คือ 20 μS/cm แต่ผู้ผลิตอย่างน้อยหนึ่งรายสามารถกำหนดค่าการลดค่าการนำไฟฟ้าลงได้ 0.05 μS/cm
เนื่องจากความต่อเนื่องทางไฟฟ้าและความสม่ำเสมอของการนำไฟฟ้าถูกรบกวน รวมถึงความไม่แน่นอนของวัตถุที่วัด การมีก๊าซในของไหลอาจทำให้เกิดข้อผิดพลาดได้ มาตรวัดอัตราการไหลควรทำงานในสภาวะที่สามารถละเลยปัจจัยเหล่านี้ได้
